概述
减速箱技术数据
| 齿轮箱级数 | 4 |
| 减速比 | 141.00 |
| 最大传连续输功率（W） | 0.5 |
| 最大瞬时传输功率（W） | 0.80 |
| 最大连续转矩(Nm) | 0.100 |
| 最大瞬时转矩(Nm) | 0.13 |
| 最高连续输入转速(rpm) | 12000 |
| 最高瞬时输入转速(rpm) | 15000 |
| 最大效率(%) | 65.00 |
| 空载平均空回(°) | 0.00 |
| 最大轴向动态载荷（N） | 5.00 |
| 最大径向载荷（离法兰6.5mm处）(N) | 25.00 |
| 齿轮箱长度L1(mm) | 43.40 |
| 重量（G） | 41.00 |
推荐型号
| 型号 | 额定电压 (V) |
空载数据 | 负载数据 | 总长 (mm) |
齿轮箱额定容许力矩 (NM) |
齿轮箱瞬间容许力矩 (NM) |
减速比 | 减速箱长 L1 (mm) |
|||
| 空载转速（rpm） | 空载电流 （mA max） |
负载转速（rpm） | 负载电流 （A Max） |
转矩 （N.m） |
|||||||
| GM20149-01 | 12 | 90 | 22 | 50 | 120 | 1.00 | 43.4 | 0.100 | 0.200 | 141 | 43.400 |
*注：以上具体参数可根据客户要求定制。

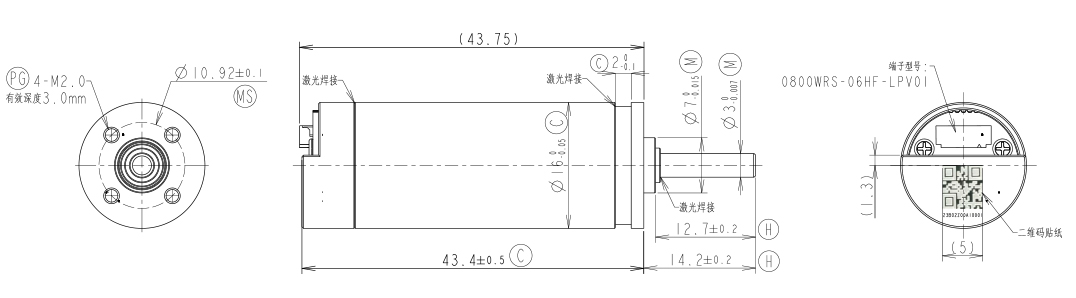

设计图纸
