概述

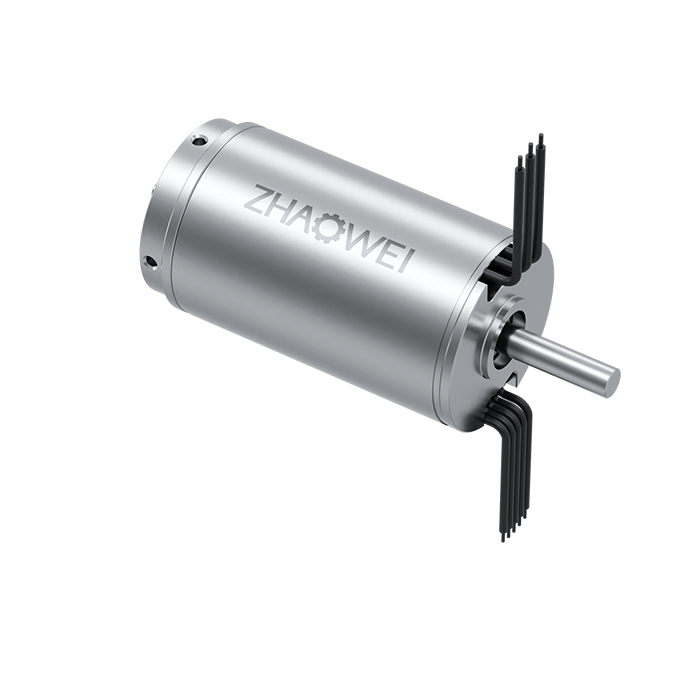

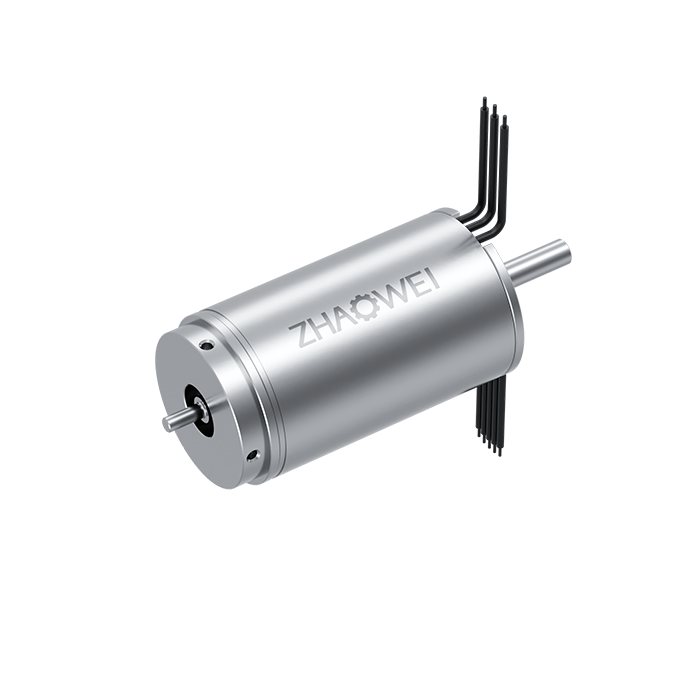

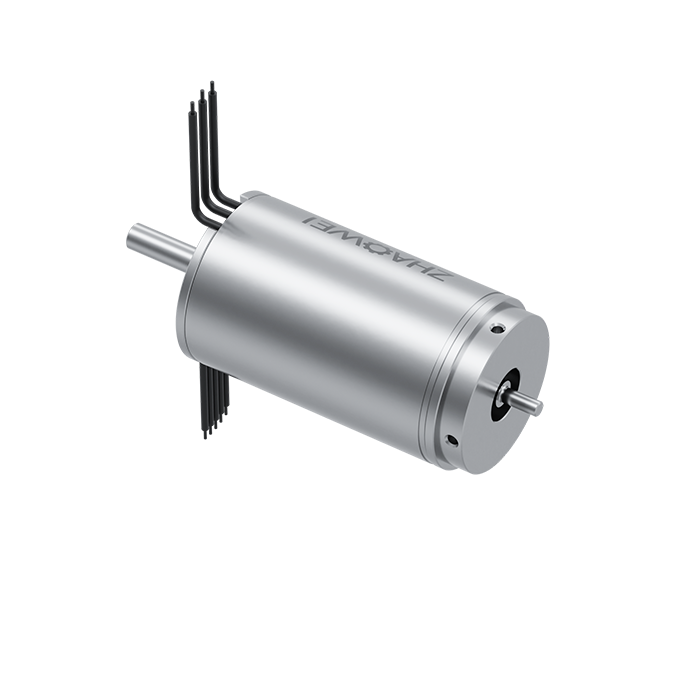

Φ 26mm 无刷空心杯电机（MC2643）
产品型号：MC2643
直径（mm）：26
长度（mm）：43
额定电压（V）：48
额定转速（rpm）：7200
堵转转矩（mNm）：156
堵转电流（A) ：2.6
转矩常数（mNm/A）：60
速度常数（rpm/V）：159
输出轴直径（rpm/V）：4
电机参数
| 电机数据（额定值） |
| 额定电压（V) |
48 |
| 空载转速（rpm) |
7500 |
| 空载电流（A) |
0.05 |
| 额定转速 (rpm) |
7200 |
| 额定转矩(mNm) |
4.6 |
| 额定电流(A) |
0.13 |
| 堵转转矩(mNm) |
156 |
| 堵转电流(A) |
2.65 |
| 最大效率(%) |
75% |
| 电机常数（额定值） |
| 相间电阻（Ω） |
18.1 |
| 相间电感（mH） |
0.05 |
| 转矩常数（mNm/A） |
60 |
| 速度常数（rpm/V） |
159 |
| 转速/转矩斜度（ rpm/mNm） |
48.11 |
| 机械时间常数（ms） |
3.35 |
| 转子惯量（gcm2） |
11.1 |
| 热参数 |
| 环境温度（℃） |
-20…+100 |
| 最高绕组温度（℃） |
125 |
| 机械参数（滚珠轴承） |
| 最大允许转速（rpm） |
25000 |
| 最大轴向间隙（mm） |
< 3N0 |
| > 12 N>3 N0.1（max） |
| 径向间隙 |
preloaded |
| 最大轴向动态载荷(N) |
3.2 |
| 最大允许安静态装力（N） |
29 |
| 最大径向载荷，距离法兰处2mm处(N) |
15 |
| 端子型号 |
| CJT A1257HRE-5P |
| CJT C6201HFB-2*2P |
| CJT C6201HFB-2X5P |
*注：以上具体参数可根据客户要求定制。
资料下载
Φ 26mm 无刷空心杯电机（MC2643）规格书
