概述

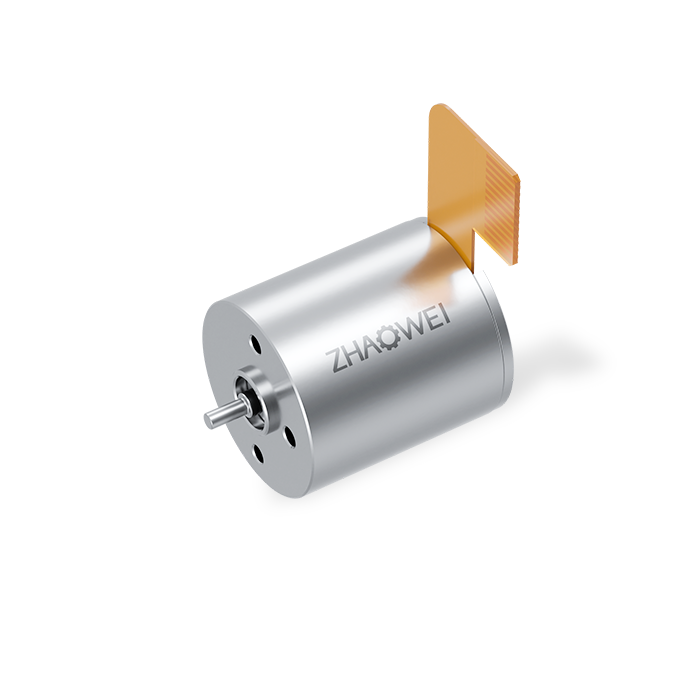

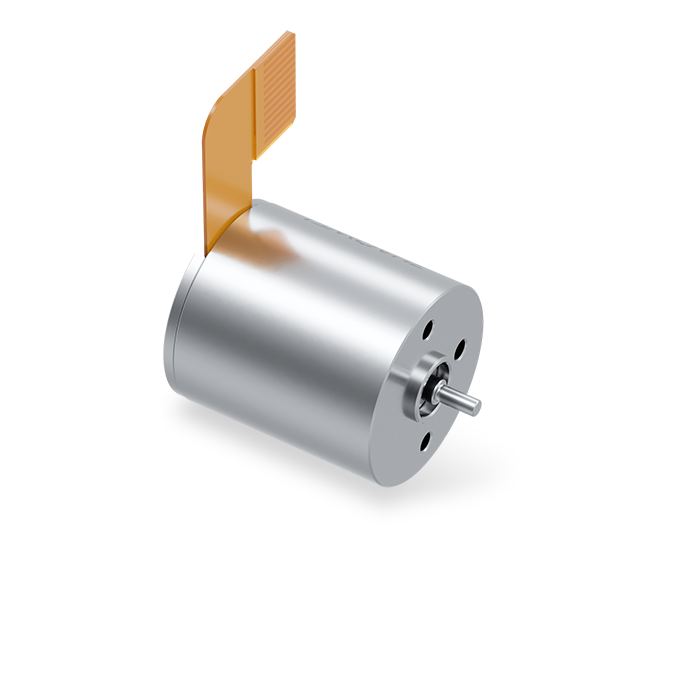

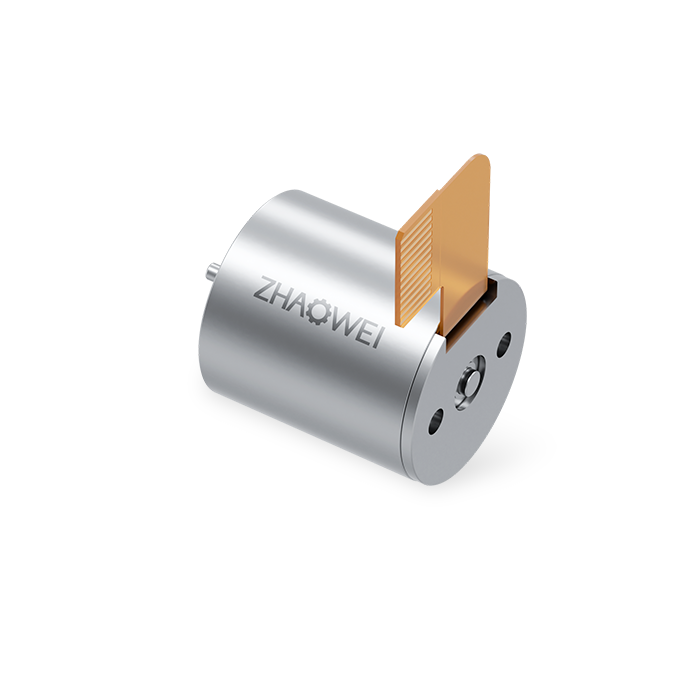

Φ 12mm 无刷空心杯电机（MC1214）
产品型号：MC1214
直径（mm）：12
长度（mm）：14
额定电压（V）：12
额定转速（rpm）：23000
堵转转矩（mNm）：4.3
堵转电流（A) ：1.7
转矩常数（mNm/A）：2.9
速度常数（rpm/V）：13226
输出轴直径（rpm/V）：1
电机参数
| 电机数据（额定值） |
| 额定电压（V) |
12 |
| 空载转速（rpm) |
37000 |
| 空载电流（A) |
0.13 |
| 额定转速 (rpm) |
23000 |
| 额定转矩(mNm) |
1.5 |
| 额定电流(A) |
0.7 |
| 堵转转矩(mNm) |
4.3 |
| 堵转电流(A) |
1.7 |
| 最大效率(%) |
51.6 |
| 电机常数（额定值） |
| 相间电阻（Ω） |
7.4 |
| 相间电感（mH） |
0.103 |
| 转矩常数（mNm/A） |
2.9 |
| 速度常数（rpm/V） |
3226 |
| 转速/转矩斜度（ rpm/mNm） |
5220 |
| 机械时间常数（ms） |
3.71 |
| 转子惯量（gcm2） |
0.07 |
| 热参数 |
| 环境温度（℃） |
-20…+100 |
| 最高绕组温度（℃） |
125 |
| 机械参数（滚珠轴承） |
| 最大允许转速（rpm） |
40000 |
| 最大轴向间隙（mm） |
< 0.15N 0 |
| > 0.15 N 0.06（max） |
| 径向间隙 |
preloaded |
| 最大轴向动态载荷(N) |
2 |
| 最大允许安静态装力（N） |
10 |
| 最大径向载荷，距离法兰处2mm处(N) |
5 |
*注：以上具体参数可根据客户要求定制。
资料下载
Φ 12mm 无刷空心杯电机（MC1214）规格书
