概述

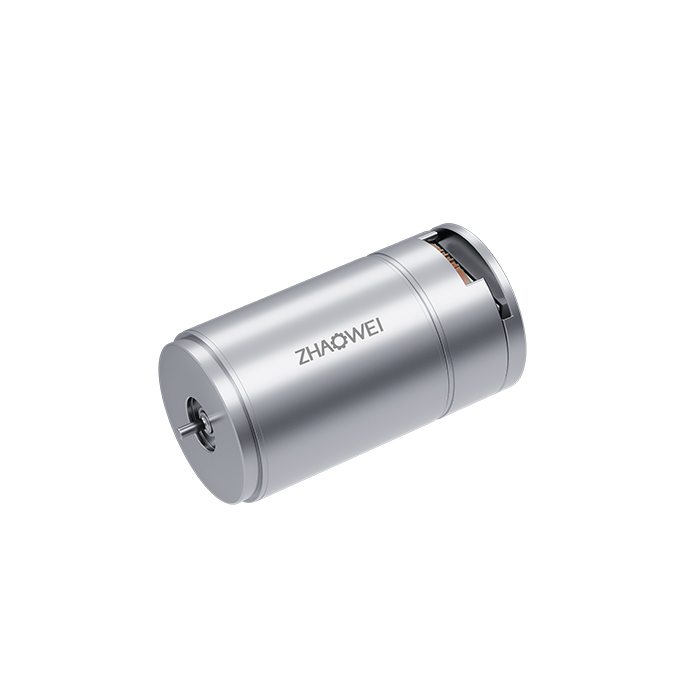

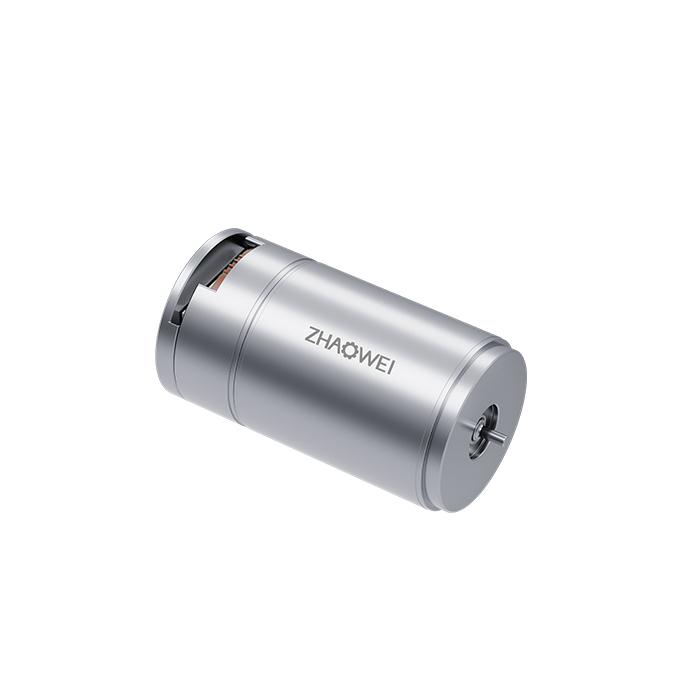

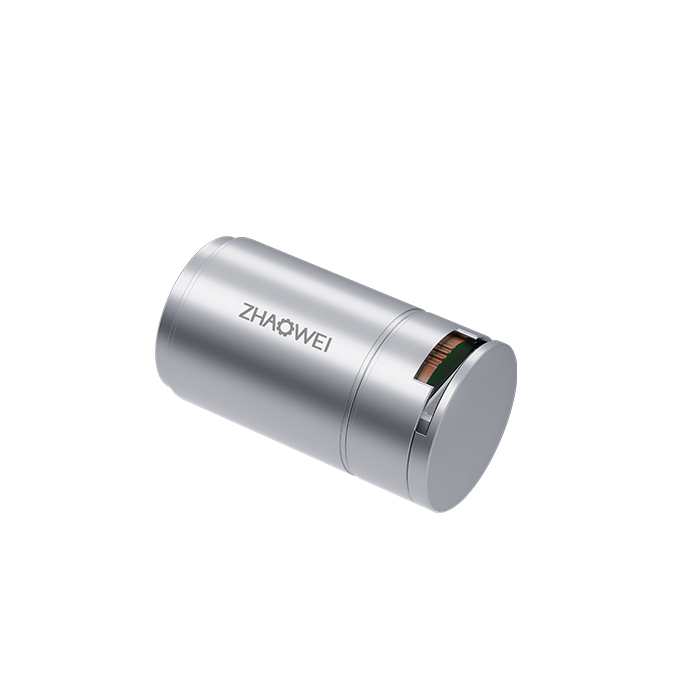

Φ 16mm 无刷空心杯电机（MC1628）
产品型号：MC1628
直径（mm）：16
长度（mm）：27
额定电压（V）：12
额定转速（rpm）：17300
堵转转矩（mNm）：21.2
堵转电流（A) ：3.17
转矩常数（mNm/A）：7.2
速度常数（rpm/V）：1563
输出轴直径（rpm/V）：1
电机参数
| 电机数据（额定值） |
| 额定电压（V) |
12 |
24 |
| 空载转速（rpm) |
17300 |
58000 |
| 空载电流（A) |
0.14 |
0.22 |
| 额定转速 (rpm) |
13000 |
46380 |
| 额定转矩(mNm) |
4.05 |
8 |
| 额定电流(A) |
0.79 |
2.28 |
| 堵转转矩(mNm) |
21.2 |
39.9 |
| 堵转电流(A) |
3.17 |
10.5 |
| 最大效率(%) |
63.4 |
73.3 |
| 电机常数（额定值） |
| 相间电阻（Ω） |
3.39 |
2.28 |
| 相间电感（mH） |
0.089 |
0.013 |
| 转矩常数（mNm/A） |
7.2 |
3.9 |
| 速度常数（rpm/V） |
1563 |
2439 |
| 转速/转矩斜度（ rpm/mNm） |
823 |
1452 |
| 机械时间常数（ms） |
1.61 |
1.9 |
| 转子惯量（gcm2） |
0.209 |
0.13 |
| 热参数 |
| 机壳-环境热阻（K/W） |
38.6 |
| 绕组-机壳热阻（K/W） |
7.5 |
| 绕组热时间常数（s） |
3.2 |
| 电机热时间常数（s） |
210 |
| 环境温度（℃） |
-20…+100 |
| 最高绕组温度（℃） |
125 |
| 机械参数（滚珠轴承） |
| 最大允许转速（rpm） |
30 000 |
| 最大轴向间隙（mm） |
< 2.5 N 0 |
| 4.7 N > 2.5 N 0.05（max） |
| 径向间隙 |
preloaded |
| 最大轴向动态载荷(N) |
2.5 |
| 最大允许安静态装力（N） |
4.7 |
| 最大径向载荷，距离法兰处2mm处(N) |
10 |
| 端子型号 |
| SL-FPC0.5-19P-H1.0 |
| SL-FPC0.5-20P-H1.0 |
*注：以上具体参数可根据客户要求定制。
-
