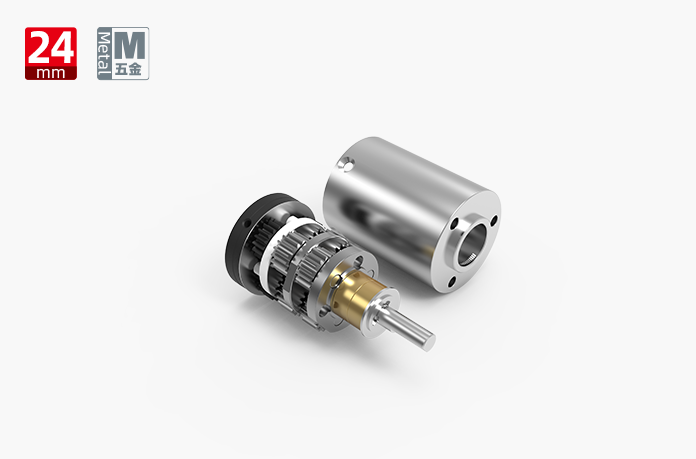

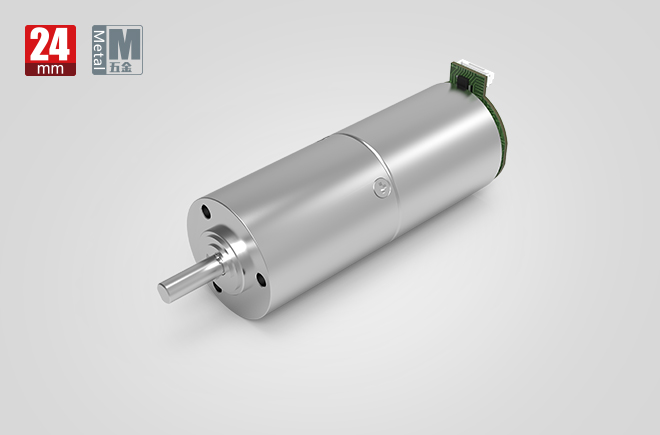

24MM金属减速齿轮箱
24MM金属减速齿轮箱
24MM金属减速齿轮箱

24MM金属减速齿轮箱

外径:24mm

材质:五金

旋转方向:cw&ccw

齿轮箱回程差:≤2°(可定制)

轴承:含油轴承;滚动轴承

轴向窜动:≤0.1mm;≤0.1mm

输出轴径向负载:≤120N;≤170N

输入速度:≤15000rpm

工作温度:-30……+100℃

产品参数
齿轮箱参数
齿轮级数 1 2 3 4
减速比 4/6 16/24/36 64/96/144/216 256/384/576/864/1296
最大容许扭力(gf.cm) 20000 20000 20000 20000
瞬间容许力矩(gf.cm) 60000 60000 60000 60000
齿轮箱效率 90 85 80 75
长度 19 25 32 39
马达规格参数
马达(可选择) 空心杯电机、无刷电机、步进电机、直流有刷电机
电压(可选择) 3-24V
输入速度 ≤15000rpm
电流 300mA max
24MM金属减速齿轮箱
齿轮级数:1
  • 驱动比
  • 4/6
  • 最大容许扭力(gf.cm)
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 齿轮箱效率
  • 90
  • 长度
  • 19
齿轮级数:2
  • 驱动比
  • 16/24/36
  • 最大容许扭力(gf.cm)
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 齿轮箱效率
  • 85
  • 长度
  • 25
齿轮级数:3
  • 驱动比
  • 64/96/144/216
  • 最大容许扭力(gf.cm)
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 齿轮箱效率
  • 80
  • 长度
  • 32
齿轮级数:4
  • 驱动比
  • 256/384/576/864/1296
  • 最大容许扭力(gf.cm)
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 齿轮箱效率
  • 75
  • 长度
  • 39
马达规格参数
马达(可选择)

空心杯电机
无刷电机
步进电机
直流有刷电机

电压(可选择) 3-24V
输入速度 ≤15000rpm
电流 300mA max
24MM金属减速齿轮箱
技术插图
24MM金属减速齿轮箱
推荐产品
型号
ZWBMD024024-4
ZWBMD024024-6
ZWBMD024024-16
ZWBMD024024-24
ZWBMD024024-36
ZWBMD024024-64
ZWBMD024024-96
ZWBMD024024-144
ZWBMD024024-216
ZWBMD024024-256
ZWBMD024024-384
ZWBMD024024-576
ZWBMD024024-864
ZWBMD024024-1296
额定转速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高转速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
额定容许力矩(gf.cm)
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
20000
瞬间容许力矩(gf.cm)
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
减速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
减速箱长L1(mm)
19
25.0
32.0
39.0
总长L(mm)
49.8
55.8
62.8
69.8
ZWBPD024024-4
  • 额定转速(rpm):
  • 1875
  • 最高转速(rpm):
  • 7500
  • 额定容许力矩(gf.cm):
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 减速比:
  • 4
  • 减速箱长L1(mm):
  • 19
  • 总长L(mm):
  • 49.8
ZWBPD024024-6
  • 额定转速(rpm):
  • 1250
  • 最高转速(rpm):
  • 5000
  • 额定容许力矩(gf.cm):
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 减速比:
  • 6
  • 减速箱长L1(mm):
  • 19
  • 总长L(mm):
  • 49.8
ZWBPD024024-16
  • 额定转速(rpm):
  • 469
  • 最高转速(rpm):
  • 1875
  • 额定容许力矩(gf.cm):
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 减速比:
  • 16
  • 减速箱长L1(mm):
  • 25.0
  • 总长L(mm):
  • 55.8
ZWBPD024024-24
  • 额定转速(rpm):
  • 313
  • 最高转速(rpm):
  • 1250
  • 额定容许力矩(gf.cm):
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 减速比:
  • 24
  • 减速箱长L1(mm):
  • 25.0
  • 总长L(mm):
  • 55.8
ZWBPD024024-36
  • 额定转速(rpm):
  • 208
  • 最高转速(rpm):
  • 833
  • 额定容许力矩(gf.cm):
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 减速比:
  • 36
  • 减速箱长L1(mm):
  • 25.0
  • 总长L(mm):
  • 55.8
ZWBPD024024-64
  • 额定转速(rpm):
  • 117
  • 最高转速(rpm):
  • 469
  • 额定容许力矩(gf.cm):
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 减速比:
  • 64
  • 减速箱长L1(mm):
  • 32.0
  • 总长L(mm):
  • 62.8
ZWBPD024024-96
  • 额定转速(rpm):
  • 78
  • 最高转速(rpm):
  • 313
  • 额定容许力矩(gf.cm):
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 减速比:
  • 96
  • 减速箱长L1(mm):
  • 32.0
  • 总长L(mm):
  • 62.8
ZWBPD024024-144
  • 额定转速(rpm):
  • 52
  • 最高转速(rpm):
  • 208
  • 额定容许力矩(gf.cm):
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 减速比:
  • 144
  • 减速箱长L1(mm):
  • 32.0
  • 总长L(mm):
  • 62.8
ZWBPD024024-216
  • 额定转速(rpm):
  • 35
  • 最高转速(rpm):
  • 139
  • 额定容许力矩(gf.cm):
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 减速比:
  • 216
  • 减速箱长L1(mm):
  • 32.0
  • 总长L(mm):
  • 62.8
ZWBPD024024-256
  • 额定转速(rpm):
  • 29
  • 最高转速(rpm):
  • 117
  • 额定容许力矩(gf.cm):
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 减速比:
  • 256
  • 减速箱长L1(mm):
  • 39.0
  • 总长L(mm):
  • 69.8
ZWBPD024024-384
  • 额定转速(rpm):
  • 20
  • 最高转速(rpm):
  • 78
  • 额定容许力矩(gf.cm):
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 减速比:
  • 384
  • 减速箱长L1(mm):
  • 39.0
  • 总长L(mm):
  • 69.8
ZWBPD024024-576
  • 额定转速(rpm):
  • 13
  • 最高转速(rpm):
  • 52
  • 额定容许力矩(gf.cm):
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 减速比:
  • 576
  • 减速箱长L1(mm):
  • 39.0
  • 总长L(mm):
  • 69.8
ZWBPD024024-864
  • 额定转速(rpm):
  • 9
  • 最高转速(rpm):
  • 35
  • 额定容许力矩(gf.cm):
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 减速比:
  • 864
  • 减速箱长L1(mm):
  • 39.0
  • 总长L(mm):
  • 69.8
ZWBPD024024-1296
  • 额定转速(rpm):
  • 6
  • 最高转速(rpm):
  • 23
  • 额定容许力矩(gf.cm):
  • 20000
  • 瞬间容许力矩(gf.cm):
  • 60000
  • 减速比:
  • 1296
  • 减速箱长L1(mm):
  • 39.0
  • 总长L(mm):
  • 69.8

*以上规格数据仅供参考,如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
24MM金属减速齿轮箱参数
24MM金属减速齿轮箱应用
  • 翻转汽车地锁应用
    翻转汽车地锁应用
  • 机器人语音系统应用
    机器人语音系统应用
观看24MM金属减速齿轮箱应用视频
