3.4mm步进减速电机齿轮箱
3.4mm步进减速电机齿轮箱
3.4mm步进减速电机齿轮箱

3.4mm步进减速电机齿轮箱

外径:3.4mm

材质:五金

旋转方向:cw&ccw

齿轮箱回程差:≤3°

轴承:含油轴承

轴向窜动:≤0.3mm

输出轴径向负载:≤0.3N

工作温度:-20……+80℃

产品参数
齿轮箱参数
齿轮级数 1 2 3 4
减速比 5 25 125 625
最大容许扭力(gf.cm) 50 50 50 50
瞬间容许力矩(gf.cm) 150 150 150 150
齿轮箱效率 85 73 65 58
长度 6 7.5 9 10.5
马达规格参数
马达(可选择) 步进电机
电压(可选择) 1.5-5V
输入速度 ≤10000rpm
电流 50mA max
3.4MM金属减速齿轮箱
推荐产品
型号 额定转速(rpm) 最高转速(rpm) 额定容许力矩(gf.cm) 瞬间容许力矩(gf.cm) 减速比 减速箱长L1(mm) 总长L(mm)
ZWBMD003003-5 300.0 50 150 5 6.0 10.75
ZWBMD003003-25 60.0 50 150 25 7.5 12.25
ZWBMD003003-125 12.0 50 150 125 9 13.75
ZWBMD003003-625 2.4 50 150 625 10.5 15.25
ZWBMD003003-5
  • 额定转速(rpm):
  • 300
  • 最高转速(rpm):
  • 额定容许力矩(gf.cm):
  • 50
  • 瞬间容许力矩(gf.cm):
  • 150
  • 减速比:
  • 5
  • 减速箱长L1(mm):
  • 6
  • 总长L(mm):
  • 10.75
ZWBMD003003-25
  • 额定转速(rpm):
  • 60
  • 最高转速(rpm):
  • 额定容许力矩(gf.cm):
  • 50
  • 瞬间容许力矩(gf.cm):
  • 150
  • 减速比:
  • 25
  • 减速箱长L1(mm):
  • 7.5
  • 总长L(mm):
  • 12.25
ZWBMD003003-125
  • 额定转速(rpm):
  • 12
  • 最高转速(rpm):
  • 额定容许力矩(gf.cm):
  • 50
  • 瞬间容许力矩(gf.cm):
  • 150
  • 减速比:
  • 125
  • 减速箱长L1(mm):
  • 9
  • 总长L(mm):
  • 13.75
ZWBMD003003-625
  • 额定转速(rpm):
  • 2.4
  • 最高转速(rpm):
  • 额定容许力矩(gf.cm):
  • 50
  • 瞬间容许力矩(gf.cm):
  • 150
  • 减速比:
  • 625
  • 减速箱长L1(mm):
  • 10.5
  • 总长L(mm):
  • 15.25

*以上规格数据仅供参考,如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
3.4mm步进减速电机齿轮箱参数

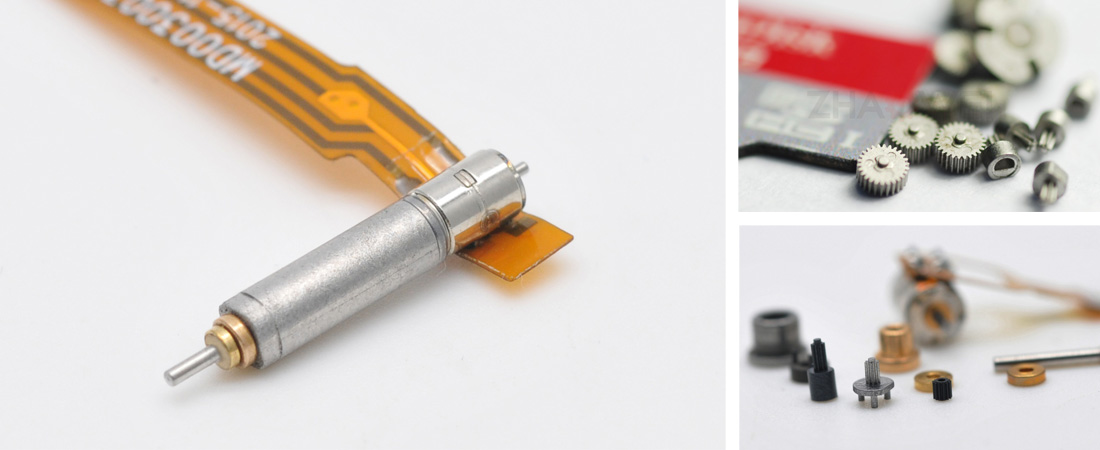

3.4mm步进减速电机齿轮箱应用
